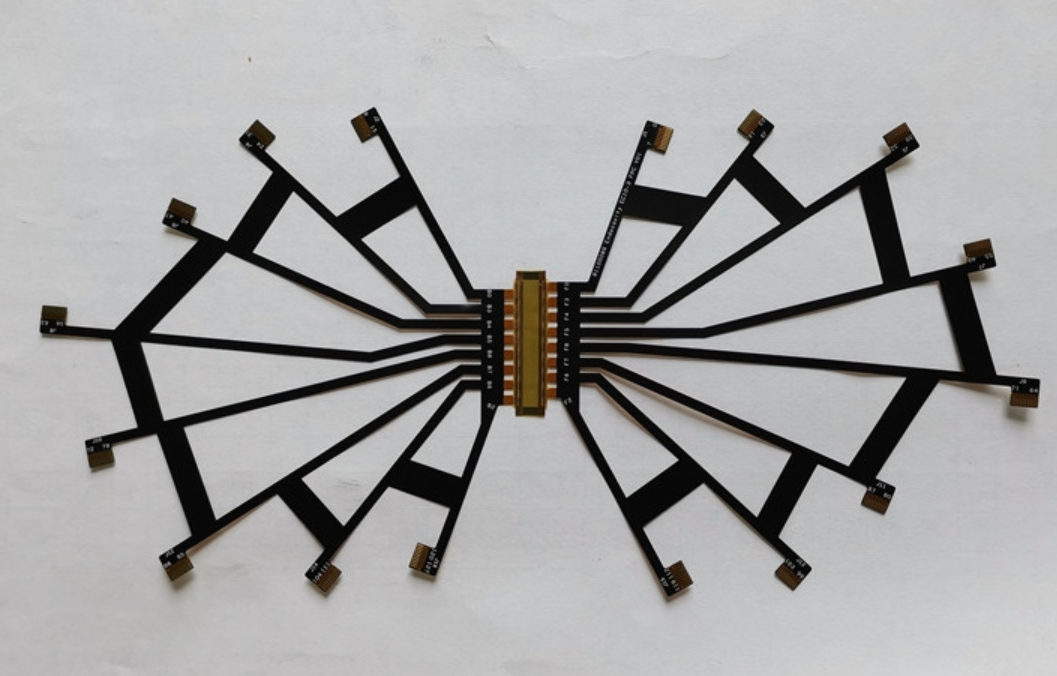

在FPC出產制造中,成型,是在品檢包裝前的工序,也是制造過程中的Z終一道工序。FPC的形狀各有不同,或方形,或圓形,或長條形,或錐形,又或規矩,又或不規矩。為了讓每片產品的外形一致、漂亮、標準、符合規劃要求,F(xiàn)PC成型方法一般挑選模沖成型以及切開成型、手藝成型。根據數量的多少、精度的巨細、客戶要求交期的長短,挑選不同的成型方法.
首先,來介紹模沖成型。模沖成型,其主體是模具,不同的FPC產品有需求不同的模具。
模具按資料分,有鋼模與刀模。鋼模為鋼鐵制成,精度高,沖壓次數多,不易變形,是常用的模具,因其重量較重,裝置時常常需求搬移,且本錢較高,因而,鋼模一般不會制造的太大,適用于單板尺寸在600mm以?xún)?nèi)的FPC沖形;刀模質量輕,本錢低,為木頭加鋼制刀片制成,精度不高,一般只適用于對外形精度要求不嚴格的產品及輔料,如補強片等(后續不再討論刀模,所說到模具均指五金鋼模)。
按精度分,有精細模、一般模、簡易模之分,這涉及到模具的三種出產方法,慢走絲、中走絲、快走絲;通過慢走絲制成的模具,為精細模,其精度公役為±0.05mm,鋼材質量佳,不易變形,但價格高昂,制造時刻較長,除非客戶對外形精度有±0.05mm的特別要求,一般不選用這種模具;通過中走絲制成的模具,為一般模,其精度公役為±0.10mm,精度能滿足大部分需求,價格適中,功能安穩,為往常挑選的開模品種;通過快走絲制成的模具,即為簡易模,精度在±0.2mm,價格較一般模稍便宜,一般對外形公役要求低的產品才挑選此種開模方法;鋼模由上模與下模構成,下模為基底,上模為沖切模。將模具裝置至沖床后,需求用試板對模具的沖壓高度進行調節,用以挑選適合的沖壓力度,保證FPC能按外形規劃圖分切開來,一起不損害FPC其他無需沖切部分。根據FPC巨細,模具常常是一出多的方法,即沖壓一次,成型多片F(xiàn)PC,然后提高了出產功率。在出產過程中,在不更改FPC外形規劃的前提下,模具只需制造一次,后續可以循環運用,適用于批量出產,降低了單位出產本錢。
其次,便是切開成型,一般只用于樣品與極小批量的出產。切開成型有CNC刀割成型與激光成型。CNC刀割,將切開圖輸入電腦,按定位孔在設備上固定住FPC拼版,設備上切開刀頭按圖紙線條移動,然后將FPC割成指定外形。該種切開方法,因刀片自身體積較到,且刀頭易損壞,加工成型的FPC精度較差,加工時刻較長,調節深度不當,會導致毛刺多、切開不透等狀況,在激光切開機未出現之前,一般只用作FPC樣品及保護膜、電磁膜的切開成型。跟著激光切開機的遍及,因?yàn)槠渚雀撸ā?.05mm),切開面圓潤方正,毛刺少,速度較刀割快,因而,已經替代了CNC刀割的方法。時下絕大部分FPC樣品的出產,均運用該種方法成型。需求留意的是,因激光切開是運用高能量的紅/紫外線束加工,因而在切開面可能會有灼燒的痕跡,出產完畢后為不影響漂亮,盡量拿無塵布運用酒精擦洗。
Z終,便是手藝成型,便是手藝用剪刀、詞訟成型,只要極少數對外形精度無要求的產品才會運用這種方法。
以上便是FPC成型的幾種方法,以及各自的優缺點和運用的環境。
